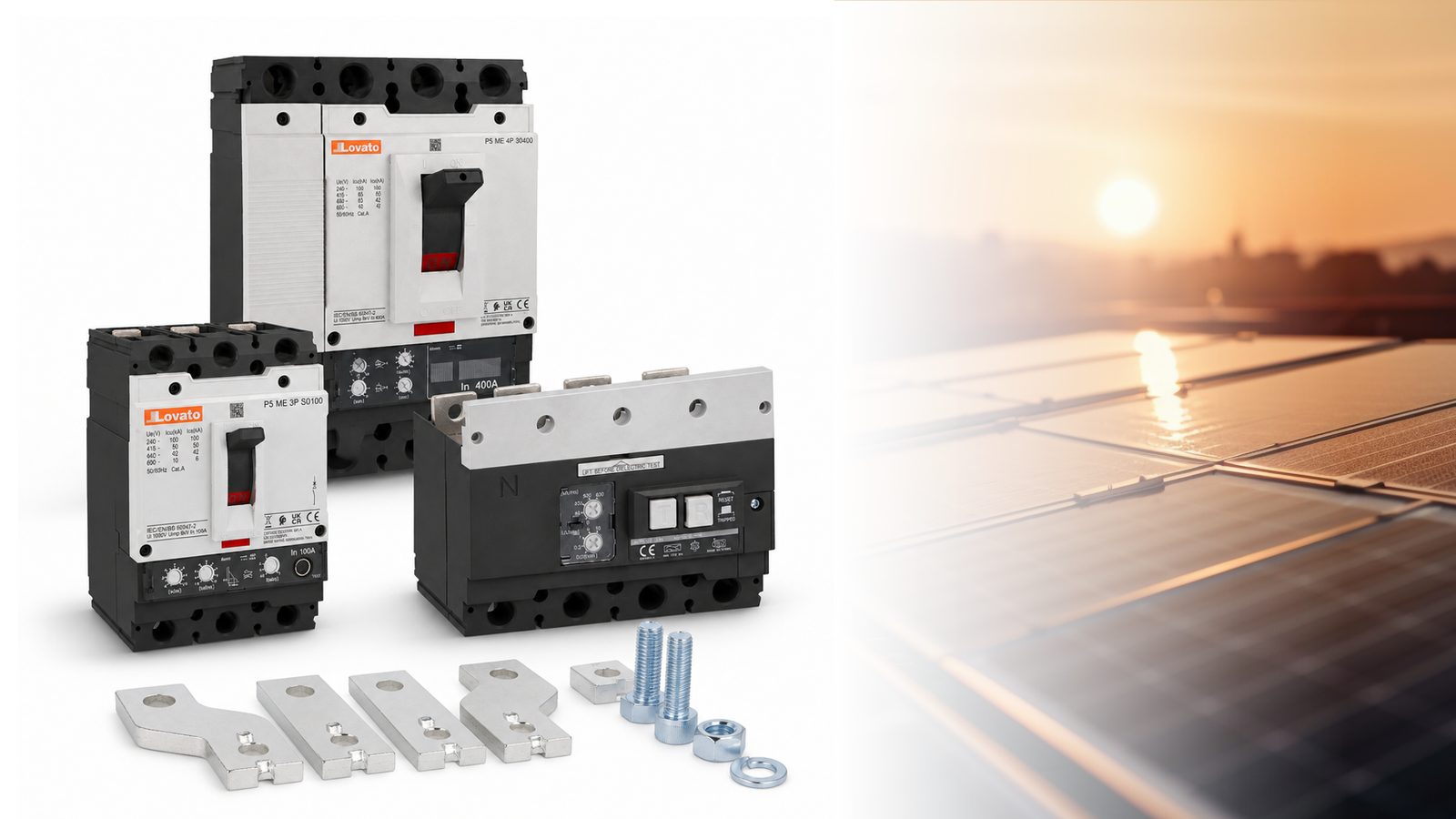

LOVATO P5 seeria täienes: uued 40 A ja 60 A kaitselülitid
Kas vajad elektroonilise kaitsega kompaktkaitselülitit ka väiksemate voolude jaoks?
LOVATO Electric täiendas P5 seeria kompaktkaitselülitite (MCCB) valikut uute nimivooludega ja lisas seeriale uusi tarvikuid. Seeria katab nüüd IEC-versioonides 40 kuni 800 A ja UL489-versioonides 60 kuni 600 A. Kõigil P5 kaitselülititel on elektrooniline ülekoormus- ja lühisekaitse ning need sobivad ka vooluringi lahutamiseks hoolduse ajal või hädaolukorras.
IEC-versioonid
UL489-versioonid
lülitusvõime Icu
Uued nimivoolud
| Nimivool | Versioon | Icu |
|---|---|---|
| 40 A | IEC, kolmepooluseline | 50 kA (400 V) |
| 40 A | IEC, neljapooluseline | 50 kA (400 V) |
| 60 A | UL489, kolmepooluseline | 65 kA (480 V) |
Seeria lülitusvõime Icu on IEC-versioonides kuni 250 A korral 50 kA ja 400 kuni 800 A korral 65 kA (mõlemal juhul 400 V). UL489-versioonides on see 60 kuni 600 A korral 65 kA (480 V).
Miks elektrooniline rakendusplokk
Turul levinud kompaktkaitselülitite elektromehaanilisel rakendusplokil on kitsas reguleerimisvahemik, seetõttu tuleb hallata palju tootekoode. P5 seeria elektrooniline rakendusplokk võimaldab voolu täpselt seadistada, rakendub suure täpsusega ja katab laia voolude vahemiku väiksema arvu tootekoodidega. IEC-versioonidel saab lisaks reguleerida lühise lülitusviidet, mis lihtsustab koordineerimist järgnevate kaitseseadmetega.
Seadistamine ja näidud
Kõigil P5 kaitselülititel on ülekoormuse LED-näit, rakendumisnäit esipaneelil, testnupp ja valitav lühisevoolu lävi. Regulaatorid toimivad nii:
- Ülekoormus (Ir). Skaala on nimivoolu In kordsetes. 40 A kaitselüliti puhul annab väärtus 0,5 läveks Ir = 0,5 × 40 = 20 A.
- Lühis (Isd). Skaala on Ir kordsetes ja ulatub 1,5-st 10-ni. Kui Ir on 20 A, annab väärtus 4 lühise läveks Isd = 4 × 20 = 80 A.
- Lühise lülitusviide (IEC-versioonid). Seadistatav kuni 0,3 sekundit lühisvoolu korral kuni 11 × In. Suuremate voolude korral lülitub kaitselüliti kohe.
Uued tarvikud
Faasilaiendid
Need suurendavad kaitselüliti faasiklemmide vahekaugust. Neid kasutatakse, kui juhtmete vahele on vaja rohkem ruumi, et tagada nõutavad õhuvahed, hõlbustada suure ristlõikega kaablite ühendamist või luua ühendus kindla siinipaigutusega.
| Versioon | Kaitselülitid | Pooluseid |
|---|---|---|
| IEC, 45 mm | 40 kuni 250 A | kolme- ja neljapooluseline |
| IEC, 70 mm | 400 kuni 630 A | kolme- ja neljapooluseline |
| UL489 | 60 kuni 100 A | kolmepooluseline |
| UL489 | 250 A | kolmepooluseline |
| UL489 | 400 kuni 600 A | kolmepooluseline |
Pikendatud klemmid 800 A IEC-kaitselülititele
Saadaval kolme- ja neljapooluselisele kaitselülitile. Need viivad ühenduspunkti kaitselülitist välja, kui kaablit või siini on raske otse kaitselüliti klemmidega ühendada või kui ühenduseks on vaja lisaruumi.
A-tüüpi rikkevoolukaitseplokid (RCD)
Neljapooluselistele IEC-kaitselülititele, nii 40 kuni 250 A kui ka 400 kuni 630 A mudelitele. Plokk tuvastab rikkevoolu ja lülitab kaitselüliti välja, kui seadistatud lävi ületatakse. See on täiendav kaitse eelkõige tulekahjuohu vastu.
- Pinge 220 kuni 460 V
- Rikkevoolu tundlikkus 30 mA, 300 mA, 1 A, 3 A või 10 A
- Rakendumisviide 0, 60, 150, 300 või 600 ms
Teised P5 tarvikud
P5 seeriale on saadaval lai tarvikute valik: abikontaktid ja rakendumisnäidu kontaktid, alapingevabastid ja sõltumatud vabastid, klemmikaitsed, lukustatavad ukselülituse käepidemed, kaabliajamiga käepidemed, mootorajamid kaugjuhtimiseks ning klemmikomplektid jäigadele ja painduvatele kaablitele.
Abikontaktid ja vabastid paigaldatakse kaitselülitisse esikaane eemaldamisel ning mõlemal küljel on kaablile väljapääs. Kõik kaitselülitid tarnitakse kinnituskruvide komplektiga, IEC-versioonidel on kaasas ka faasivaheseinad.
Kus P5 töötab
Kaks põhilist sihtvaldkonda on päikesepargid ning masinad ja automaatikakilbid.
- Päikesepark. Kompaktkaitselüliti töötab süsteemi vahelduvvoolu poolel liideselülitina (IS) DC/AC-inverteri väljundi ja võrgu vahel, kontaktori alternatiivina.
- Automaatikakilp. Kaitselüliti paigaldatakse kilbi sisendisse kogu seadme peakaitseks ja lahutuslülitiks.
Tüüpilised kasutuskohad on plastitöötlus, pakendamis- ja toidutööstus, tööpingid, villimisliinid, marmori ja kivi töötlemine, tööstuslikud kompressorid, masinale paigaldatud kilbid hädaseiskamisega, kütte-, ventilatsiooni- ja konditsioneerimissüsteemid ning purustus- ja jahvatusseadmed.
